【逆向工程】模型修复Demo（如需进一步交流或观看更多产品逆向创建过程视频，可点击【阅读原文】）



问：逆向工程软件的初步数据如何获取？是三轴扫描还是蓝光？

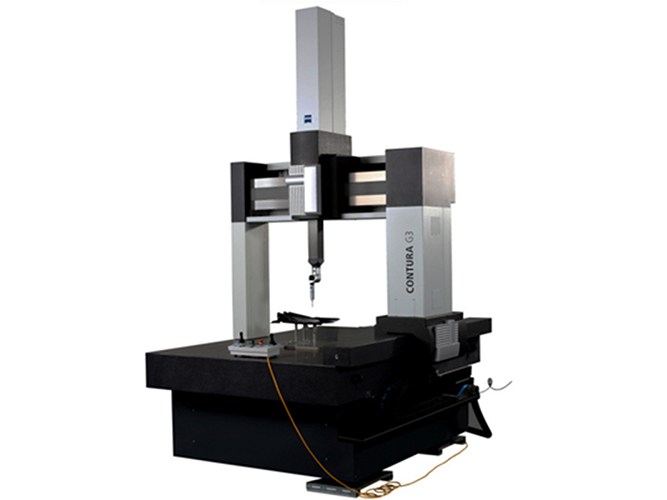

答：产品的实际点云数据可以通过三坐标扫描、蓝光扫描、激光扫描、工业CT扫描等三坐标测量设备获取。 ZRE 软件支持导入的产品点云和网格文件格式（.txt、.xyz、.asc、.csv、.stl、.g3d）。



问：点云需要设置原点坐标，如何设置？



答：ZRE提供了几种建立产品点云坐标系的方法，如整体与CAD模型自动拟合对齐、局部曲面与CAD拟合对齐、根据几何特征元素对齐、手动对齐设置起源和方向。



问题：产品理论3D坐标与云图3D坐标，预对齐或坐标对齐，哪种对齐方式最好？



答：两种比对计算方法不同。预对准为用户节省了建立坐标系的时间，综合考虑了产品的整体变形，基本不受程序员取点的影响。根据产品参考建立的参考坐标系是基于产品的功能，设计者已经指定了建立坐标系的方法。因此，可以使用预先对齐的坐标系来快速评估产品，参考坐标系更接近图纸设计的意图。



Q：STL文件导入ZRE后，可以自动拼接3D吗？还是每一个都需要手工缝制？



答：ZRE 同时支持这两种方式。可以按特征划分区域，也可以单独创建各个特征，然后再将这些特征组合成一个实体。还可以根据产品网格自动创建CAD模型，这是新版ZRE的一个功能。但是，这两种方法创建的CAD模型是不同的。单个特征创建的模型有边界线，可以是圆角，也可以单独提取或修改单个CAD曲面，而整体拟合创建的CAD模型则不能。



问：自动补偿会识别被补偿产品的底切吗？



修模时可以调整补偿量吗？而不是自动计算补偿？



在计算某个表面的变形之前，是在将理论模型与实际产品进行对标后在某个基准下计算吗？



答：为了计算产品维修时某一面的变形量，需要事先通过建立坐标来确定。用户可根据实际变形的百分比调整修模补偿量。比如初期试模保留余量，模具抗变形建议控制在80%左右。模具变形后，生成新产品CAD或模具CAD曲面。 ZRE 软件可以对此进行底切分析，以确定新的 CAD 表面底切对版本的影响。



问：与其他逆向工程软件相比，蔡司逆向工程软件有哪些优势？



答：ZRE 是蔡司智能软件的成员。我们将蔡司在产品测量方面的诸多经验带到ZRE，这使得ZRE更加注重产品质量的提升，贴近实际产品开发过程，将产品质量与开发联系起来。此外，快速创建高精度曲面拟合算法也是ZRE软件的独特优势。
