CT测量如何与CMM叠加?
发布时间:2019-12-19 10:58:02作者:来源:点击:

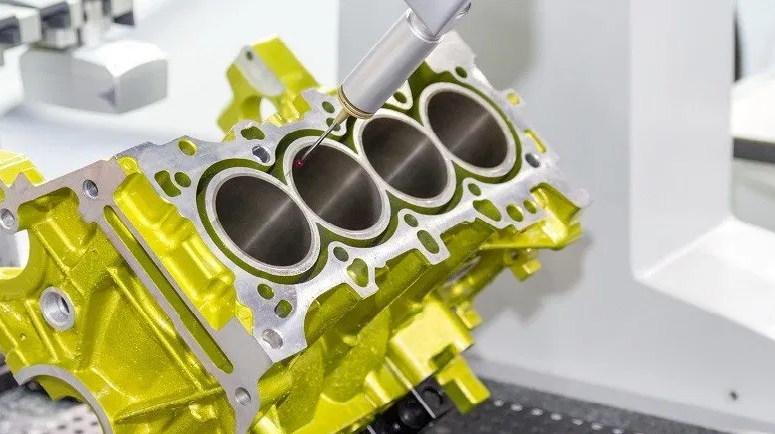

X射线计算机断层扫描(CT)特别适用于具有内部几何形状,难以到达的零件特征以及易于变形或柔性结构的组件的尺寸测量。通过标准的开发,它也被接受为计量工具。

进行的一项研究的目的是,使用当前先进的CT和坐标测量机(CMM)技术,比较包含内部结构和机械柔顺特征的工件的尺寸测量结果。它还旨在讨论最近开发的CT测量不确定度估计标准中的一些问题。
为了说明CMM的挑战以及X射线CT在可靠的尺寸检查中的潜力,提出了两个不同的问题:
金属制品中的内部几何形状的特征,具有触觉或基于视觉的测量技术无法获得的特征
评估具有挠性物体的直径,形状和相对距离的尺寸测量结果,该挠性物体的杆由于触觉工具(例如CMM)的机械接触而弯曲。
此外,还讨论了直接将ISO 15530系列用于CT测量不确定度估计的一些问题,并且将CT计量学中不确定度预算的广义形式化应用于整篇文章中介绍的测量。
对于范围从0.6 mm到65 mm的几何特征,CT和CMM测量之间的比较通常会导致大多数测量之间的差异约为5 μm或更小,而CT测量的扩展不确定度范围为1至20 μm 。内部几何结构的CT测量得出的不确定性与拆卸金属假象后获得的CMM数据相当。但是,在测量柔性结构的特定情况下,常规的CMM策略导致测量中的较大系统误差。结果表明,使用外推法,这两个系统的测量值收敛在±2 μm以内。
