该概念的关键，特别是对于CNC机床而言，在软件中与在机床本身中一样重要。“该系统软件使在这种情况下的使用相对简单，只需很少的培训。实际上，您可以触摸屏幕上看到的功能并进行测量。”他解释说。



　　但是，要实现成本效益，该机器还需要适用于更高的批量生产。“例如，您可能有一个检查员想要对多个零件(例如10或20个零件)进行百分之100的首件检查。该检查员可以在同一台机器上编写零件程序，并创建一个测量序列以测量一个零件，以及所有需要的数据和报告格式。完成后，用户可以保存零件程序并随后测量其余的零件批次。”他说。“如果[它可以容纳]多个用户并且可以检查他们的工作，那么该设备对于公司来说将更有价值。”



　　据阿雷纳尔说，Starrett的一种特别有效的设备是2017年发布的HVR100-FLIP。该台式视觉测量系统可垂直或水平使用，并具有高分辨率数字视频和光学器件，可实现准确的视野据该公司称，其视线尺寸可达90毫米。



　　简便和准确



　　卡尔·蔡司工业计量技术产品管理经理David Wick解释了使用视觉和多视觉系统背后的另一个令人信服的原因LLC(MN，Maple Grove)。他说：“想要上路计量的人们通常不在十分之一微米之后。” 可用性通常比准确性更重要。“这是范式的变化。重要的是易于使用和可重复性，”他说。他指出，步行计量需要一个能够识别诸如圆，半径和槽等常见特征的系统。他说：“因此，您可以单击按钮，快速建立度量，输入尺寸和公差，然后就可以使用了。” 他同意视觉系统，例如蔡司O-Select系列，是步行计量的理想选择。蔡司视觉系统包括一整套功能强大的软件，用于识别常见功能并创建零件程序。



　　一致性也很重要。威克说：“无论谁碰过它，您都希望机器能给出良好的测量结果。” 他认为，这意味着要遵守ISO标准，并具有在零件程序中捕获常规测量值的能力。他解释说：“ O-Select已按照ISO 10360-7标准进行了校准。” 他说：“它可以自动聚焦，照亮并可以处理同一零件的多个副本。” 可重用性也很重要。假设昨天您建立了一个快速程序，可以在一个新的平面2D对象上测量五个尺寸，而今天，您已经有了六个原型。将它们放在机器上，按一个按钮，机器将一个接一个地测量所有六个。”他解释说。“我们经常看到。”



　　QVI(纽约州罗切斯特)副总裁Tim Moriarty 同意，较新的视频系统更易于使用。他指出，在车间使用时，它们正在与手动工具(例如千分尺)或更好的工具(例如光学比较器)竞争，而这些工具几乎不需要培训。因此，主要是简单性。“我们的某些测量系统允许任何人在不使用夹具的情况下从字面上走动，将零件放下到任何位置，按下按钮并立即在零件上进行一系列测量，甚至是一篇文章或正在加工的零件，”他说。



　　Moriarty同意接受本文采访的其他人，他说，这种易用性可以轻松实现过程控制和记录保存的数据传输。易于使用的视频系统的优势在于，与其他便携式设备相比，它们固有地准确且快速。他说：“我们试图通过提供更快，更准确的测量来改善拾起卡尺或将零件放在比较器上的经验。” 他指出，诸如QVI Snap系列之类的视频测量系统可以轻松实现0.0001–0.0002英寸(0.00254–0.00508毫米)的精度。



　　他说：“我们新的Snap大视场(LFOV)视频测量仪系列满足了这一需求。” 据该公司称，卡扣具有100毫米FOV，特征提取，自动零件ID和优于0.0001英寸的精度。型号范围从FOV直径为100毫米，无移动台的台式Snap100到具有超过350×350 mm测量范围的大容量Snap 350。



　　第三维度



　　有时甚至在步进计量情况下，也希望或需要在三维上进行更全的测量。为此，Moriarty指出了该公司的QVI Fusion 400，这是一种可自动进行3D测量的LFOV多传感器测量系统。它具有350×250×250 mm的测量体积，并且具有视频测量以及可用的触发和扫描探头的多传感器功能。它包括TeleStar Plus干涉TTL激光。

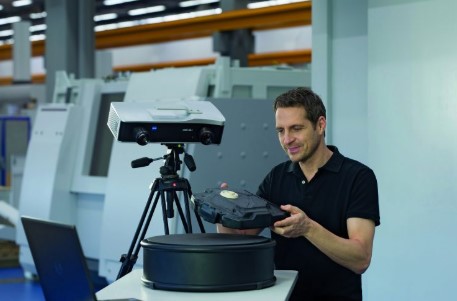

　　视觉系统是二维的理想之选，而基于视觉的多传感器系统是二维半的理想之选，但有时需要全3D测量。Wick说：“在这里，蓝光扫描仪非常适合这种计量学概念。” 蔡司提供基于蓝光技术的Comet系列3D扫描仪。他说：“您可以将3D工件或零件放在其旋转工作台上，按一台笔记本电脑上的按钮，它将转动旋转工作台，扫描工件，并为其创建3D模型。” 测量关键尺寸和公差确实需要可用的CAD模型。但是，如果有的话，它可能是步行计量学概念中的方法。



　　Creaform Inc.产品管理总监Dan Brown表示：“我们看到一个明显的趋势，即在生产点附近进行检查的操作员，而生产工程师和操作员在生产过程的中间步骤进行良好的测量。” (加利福尼亚州利维斯)。他衷心同意，捕获3D测量结果需要3D设备，例如Creaform的HandyScan 3D，HandyProbe和MetraScan 3D设备。他指出，在25-75 μm的测量范围(这些设备的理想精度范围)内，对3D度量衡测量有很大的需求。



　　他说：“卡尺非常好，但不足以快速测量3D中的复杂零件。” CMM是准确的，但通常需要零件程序，并且需要大量的专业知识才能正常运行。这使得扫描仪的典型易用性和便携性成为要求中精度的应用的理想选择。速度提供了自己的易用性。3D光学扫描仪，包括来自Creaform(及其他公司)的蓝光扫描仪，通常收集每秒100,000至1百万点的高数据速率，这比典型的CMM快得多，并且具有自动跟踪功能。



　　他认为，另一个关键点是可移植性。他说：“我们的一些客户在使用扫描仪的地方指定了地点，将零件带到那里。” “但是有时他们会将设备带到使用点。”从某种意义上说，这是一种反过来的计量学。将设备保持在center位置的优势在于它处于受控环境中。能够移动的优点是灵活性。



　　布朗指出了步行计量学与计量学普遍存在的另一个普遍性问题，即培训要求与易于使用和理解的技术之间的相互作用。他解释说：“我将任何计量操作分为测量和检查两部分。” 测量将3D点带入计算机。您需要的是检查软件，以将信息提取到要测量的功能中。他的观点是，在任何制造操作中，都需要在测量和检查方面接受过培训的人员。同样易于使用的测量和检查系统以及软件甚至更好。他说：“很难找到训练有素的计量学家，”他解释了Creaform对开发易于使用的检查软件和测量设备的重视。提供3D测量的另一种设备是美国Keyence Corp.的XM系列手持式CMM 。(伊塔斯卡，伊利诺伊州)。“它的设计目的是在任何环境中的任何地方使用，并允许用户走到它上面并获得快速的答案，” Keyence区域产品销售总监Steve Chirichella说。该公司将其称为便携式CMM。摄像头捕获从手持式探头上的七个不同标记发出的近红外光，以确定笔尖的位置。他解释说：“没有活动部件。” “我们摆脱了编码器或其他任何磨损的部件，使机器经久耐用，并且无需进行维护和重新校准。”零件放置在可移动的平台上。应该注意的是，该系统是为3×2×1'(0.9144×0.6096×0.3048 m)范围内的零件设计的。在不需要特定零件程序进行测量的同时，设备可以使用增强现实捕获程序。它在探头处包括一台小型摄像机，它不仅可以显示目标的外观，而且可以显示测量值和测量值的说明。该软件可以生成报告，并附带从探针相机拍摄的照片。对于每个测量点，设备都会在操作员面前的监视器上显示的摄像机拍摄的图片上实时显示元素名称和编号以及测量结果。他说：“有时我们的客户将XM设备放在推车上而不是放在center位置，从而将设备带到工作场所。” 它在小批量生产高混合量的复杂零件的机械车间中特别有用。
