蔡司三坐标测量机广泛应用于机械制造业，齿轮蜗杆的测量便是其重要应用领域之一。通过在蔡司三坐标Calypso软件中编程实现精准测量的目的。下面为大家讲解下蜗杆测量的具体方法：

　　什么是齿轮蜗杆?

　　蜗杆是指具有一个或几个螺旋齿，并且与蜗轮啮合而组成交错轴齿轮副的齿轮。其分度曲面可以是圆柱面，圆锥面或圆环面

　　蜗杆传动是由蜗杆和蜗轮组成的，用于传递交错轴之间的运动和动力，通常两轴交错角为90°。在一般蜗杆传动中，都是以蜗杆为主动件。 从外形上看，蜗杆类似螺栓，蜗轮则很象斜齿圆柱齿轮。工作时，蜗轮轮齿沿着蜗杆的螺旋面作滑动和滚动。为了改善轮齿的接触情况，将蜗轮沿齿宽方向做成圆弧形，使之将蜗杆部分包住。这样蜗杆蜗轮啮合时是线接触，而不是点接触。

　　蔡司三坐标蜗杆检测

　　1 三坐标不使用转台检测

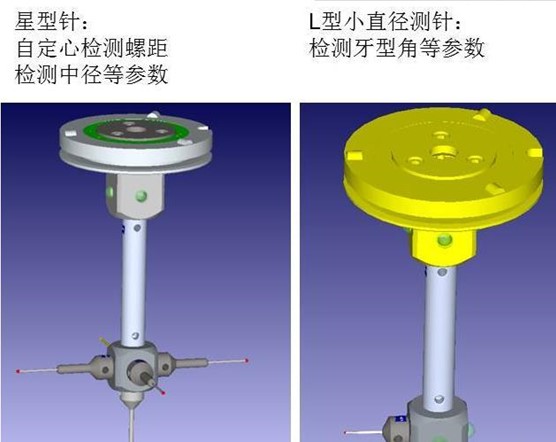

　　因为蜗杆特殊的结构，使用星形针可以完成检测

　　2 三坐标结合转台检测

　　方便快速

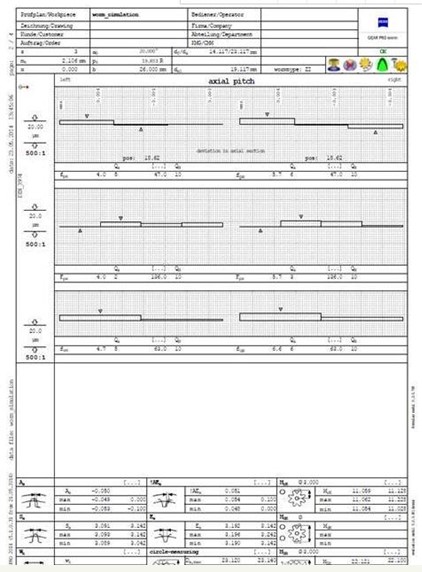

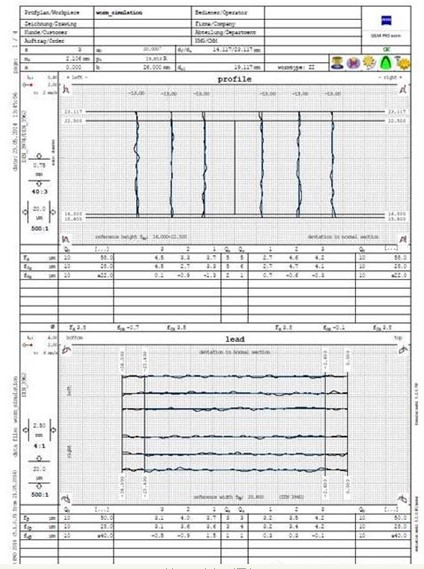

　　3 齿轮软件检测报告

　　Profile/齿形: Fa齿廓总偏差;;ffa齿廓形状偏差;fHa齿廓倾斜偏差

　　Ch齿形鼓性修正;dc 齿形修正*高点

　　Lead/齿向:Fb齿向总偏差;ffb齿向形状偏差;fHb齿向倾斜偏差

　　Cb齿向鼓性修正;zc齿形修正*高点

　　Pitch/周节

　　Fp周节累计偏差;fp单一周节偏差;fu定距偏差;Fr 跳动

　　Rs齿厚偏差;Ss齿宽;As 齿宽偏差;Es齿隙宽;AEs 齿隙宽偏差

　　MrK半跨球距;MdK跨球距;MdR跨棒距

　　Wk公法线长度/跨齿距

　　da 齿顶圆直径;df 齿根圆直径

　　齿轮软件中蜗杆参数介绍

　　齿数 Z - Number of teeth

　　模数 Mn - Module

　　压力角 α - Pressure angle

　　螺旋角 β - Helix angle

　　变位系数 x - Addendum modification coefficient

　　齿顶圆 dk - Tip circle

　　齿根圆 df - Root circle
