蔡司三坐标测量机对工件圆柱度的评定功能：当被测圆柱上的采点数多于（包括等于）八个时，即可对其圆柱度进行评定。

 蔡司三坐标测量机测量圆柱度的操作步骤：

  1.坐标测量机测量并生成欲评定的圆柱。

  2.用鼠标依次点击形位公差菜单下的“圆柱度”选项或点击“形状公差”工具条中相应的图标按钮

3.选中将要进行圆柱度评定的圆柱并按住鼠标左键将其拖拽到元素栏中，再输入公差，*后点击“确定”按钮，生成结果同时显示图形。若需要输出结果并显示单点偏差和形状误差的图形，在相应的项目前打勾即可。

DMIS坐标测量软件测量过程时的注意事项：

 1. 圆柱度只有一种情况，其公差带为两同轴圆柱间的区域。

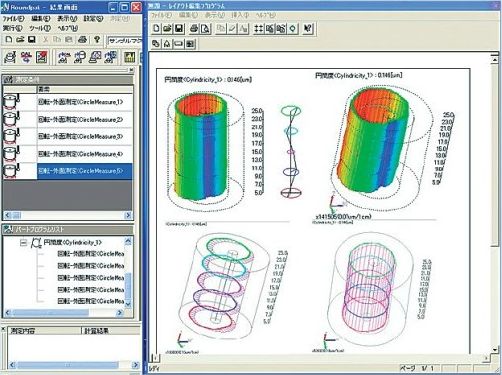

 2. 红色圆与蓝色圆之间的区域为规定的公差带，绿色的圆为理想要素圆，红色圆与绿色圆之间为偏差正值区域，蓝色圆和绿色圆之间为偏差负值区域。绿色圆上的线段代表每个测点的与理想圆的偏差量（偏差），红色线段是*大偏离量（偏差），蓝色线段是*小偏离量（偏差）。
