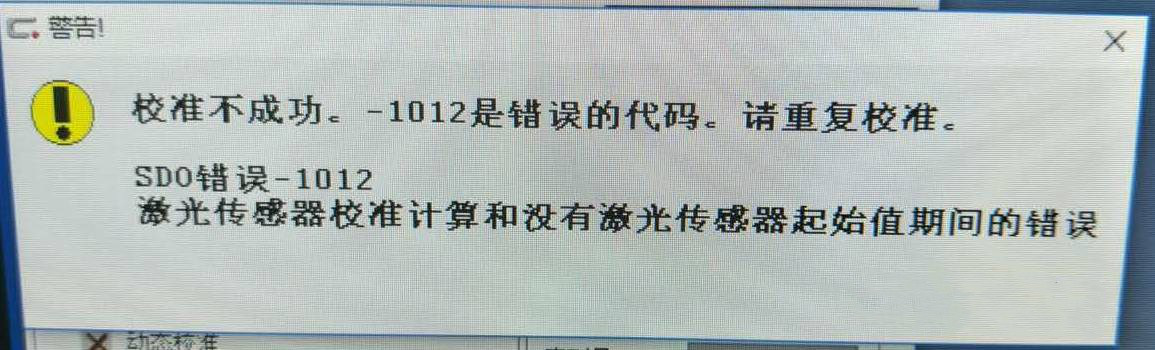

关于蔡司三次元VAST XXT 类型的传感器的文章随处可见，此处我们就不做过多的描述，今天要讨论的问题是在探针校准的时候，会出现一个错误提示框。

由于校准结果的Sigma数值偏大导致了这个SDO错误。那么在讲解排查结果之前，我们先说一下基本常识：传感器，探针系统，标准球等连接部分都是通过螺纹拧紧的。

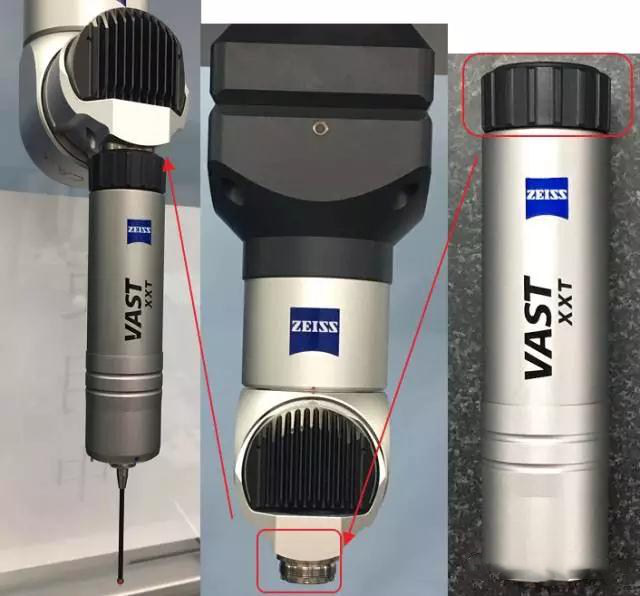

下面是蔡司三次元VAST XXT传感器和RDS大吸盘连接的示意图。连接的时候是通过旋转黑色旋钮拧紧的。

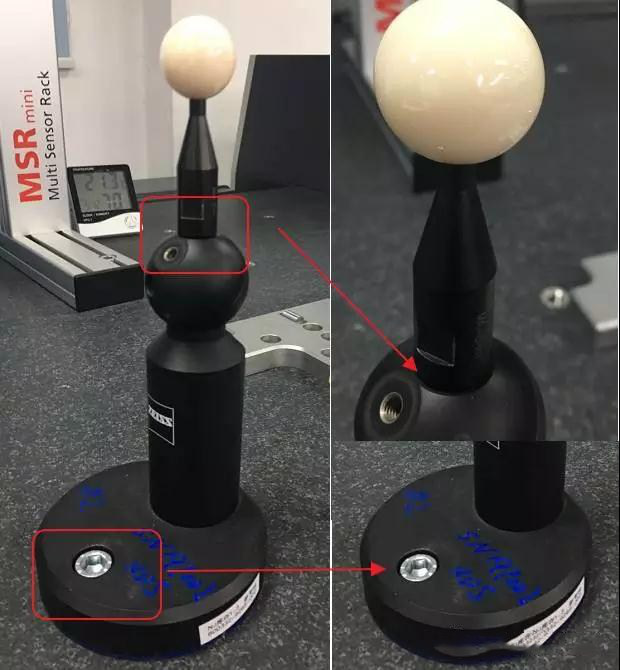

下图是标准球连接示意图，陶瓷标准球固定在基座上是通过M6螺纹拧紧的。基座通过M10或者M8固定在大理石平台上的。

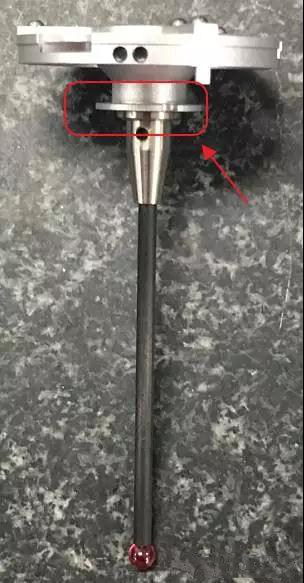

测针和吸盘的连接示意图如下所示。不管是M3规格的测针还是延长杆又或是其它备件，都是通过螺纹拧紧的。

通过上图介绍，下面就来说明一下，当SDO报错出现的时候，有以下几点可以排查：

1、先检查XXT传感器的黑色旋钮有没有拧紧，如果没有拧紧，有可能就会使SDO报错

2、检查测针是否损坏，测球是否干净。

3、检查测针和吸盘还有测针和备件间的螺纹有没有拧紧，若没拧紧，螺纹松动也会导致SDO报错。

4、检查标准球陶瓷测球或者基准螺纹有没有拧紧，若没拧紧，螺纹松动也会导致SDO报错。检查陶瓷球是否损坏或者是否干净。检查标准球位置是否离机器边缘过近，可以适当的移动一下标准球的位置。

5、检查测针是不是太软，太长，太重，或者在校准的过程中测球是否正确接触。检查测针的可使用长度和标准球的直径是否符合标准。

6、检查传感器自身是否出现异常。
