随着AI算力和数据中心规模加速扩张，高功率柴油发电机成为AIDC(人工智能数据中心)机房的重要备用电源。设备大型化、长期稳定运行等需求，让制造端必须把质量关口前移才能制造出可追溯、可验证的设备。在一台大型柴油发电机里，有两个部件往往最能体现“质控难度”：曲轴与曲轴箱壳体。前者决定动力输出的稳定性，后者决定装配基准与孔系一致性——任何细小偏差，都可能在装配与运行中被放大。

　　轴箱壳体　尺寸点多且结构复杂

　　曲轴箱壳体是大型柴油发动机中体积最大、结构最复杂、制造成本最高的核心铸件之一，作为发动机的主承力结构，连接缸体、缸盖、主轴承和曲轴等关键部件，保证主轴承孔系的同轴度、位置度，直接影响发动机振动与寿命，壳体内的主轴承座、加工基准面、螺纹孔及安装面都是后续装配的核心基准，任一尺寸漂移都可能导致曲轴安装偏差、连杆磨损、整机失效。

　　发电机需具备高可靠性、低振动、快速启动能力，壳体刚性、孔系一致性、变形控制尤为关键，因此，曲轴箱壳体是发动机制造中检测点最多、周期最长、精度要求非常高的核心部件之一。

　　大型曲轴箱壳体的典型质量检测要求包括：

　　尺寸数量巨大、结构复杂，壳体长度约3米，宽1米，高1米;

　　蔡司三坐标检测项通常超过上千个;

　　全尺寸测量可能需要超过10小时，严重影响产线节拍;

　　长测杆/多探针组合会带来精度衰减风险。

　　针对大型曲轴箱壳体的完整质量解决方案

　　蔡司为大型发动机壳体提供从铸造件 → 半精加工件 → 精加工件的一体化检测体系，包含三坐标、蓝光扫描、复合检测和自动化交付服务。

　　方案 A　蔡司三维扫描仪ZEISS ATOS LRX蓝光扫描——大型壳体的全域快速分析

　　对铸造毛坯或半精加工件，ZEISS ATOS LRX更像是“全域体检”：一次获得完整点云后，即可快速回答四个最常见的问题：

　　壳体有没有明显变形、哪里偏得多?

　　整体几何轮廓与关键区域是否在合理范围?

　　加工余量是否足够、是否均匀?

　　与CAD模型对比时，偏差分布是否一目了然?

　　蔡司三维扫描仪ZEISS ATOS LRX具备超大视野、适合大型铸造曲轴箱的全场扫描，可获得完整点云，轻松实现：

　　全域变形分析;

　　几何尺寸分析;

　　加工余量验证;

　　与CAD进行色差图对比。

　　方案 B　高精度蔡司三坐标——壳体孔系与基准特征的核心检测平台

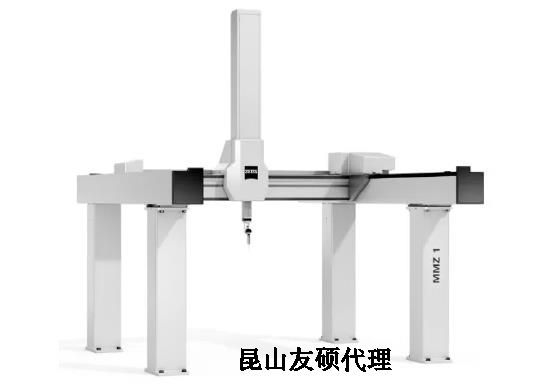

　　▲ ZEISS MMZ 1

　　蔡司大型三坐标测量机ZEISS MMZ 1可测量3米以上壳体 ， 搭配VAST主动扫描确保复杂深腔与长测针测量进度，Navigator将测量时间缩短约20%，低多探针偏差，适用于多测头组合检测 ，蔡司提供定制上下料系统，确保大型工件装夹重复性。

　　蔡司以“扫描 + 三坐标”的组合思路，为柴油发电机关键部件建立从铸造件到精加工件的一体化检测路径：扫描用于快速捕捉全域形态、变形与加工余量，三坐标用于关键孔系、基准与形位精度的确认。最终，将检测结果转化为可复用、可验证的质量证据，为AIDC备用电源的可靠供电提供更可控的制造质量基础。
