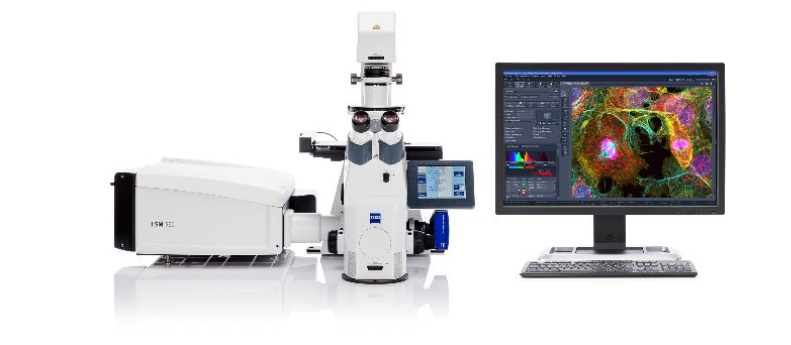

蔡司激光共焦显微镜相较于普通光学显微镜的优势

发布时间:2022-06-09 14:39:29作者:来源:点击:

 蔡司激光共焦显微镜在金相观察中具有独特的优势,因为它在清晰度和分辨率方面优于光学显微镜。测试样品是用于海上平台的钢。将样品研磨、抛光并用蚀刻溶液蚀刻。

此外,激光共焦显微镜可以对样品进行逐层扫描,获得各层在高度方向上的图像信息,返回给计算机软件进行叠加处理,得到三维形貌图。
它成像清晰,优点是可以观察物质的深层表面。可以通过层析成像对样品进行观察和成像,用于无损观察和三维形态分析。
激光共焦显微镜以激光为光源,能有效去除未聚焦平面的信息,提高微观特征的清晰度和分辨率。可与计算机软件结合,实现深度方向的光学切片观察。
然后将这些扫描得到的信息通过软件算法,叠加重组,从而得到材料的微观三维形状。因此,激光共聚焦显微镜具有快速、无损和样品制备的特点。简单等。那么激光共焦显微镜的原理是什么呢?
来自焦平面上方或下方的光被检测孔阻挡,不能成像,从而提高了焦平面的分辨率。激光共焦显微镜逐点扫描样品,检测到针孔后的光电倍增管也逐点获得对应点的共焦图像。
然后转换成数字信号,传输到计算机,最后在屏幕上聚合成清晰的焦平面。共焦图像。数字信号传输到计算机,最后在屏幕上聚合成整个焦平面的共焦图像。
它提高了图像的清晰度,具有良好的景深,提高了分辨率,可用于非接触式三维轮廓检测。光学显微镜和扫描电子显微镜常用于金属材料的开发。
它使用激光点光源照射样品。从发射器发射的光穿过光路并在焦平面上形成清晰的光斑。它沿着原来的照明路径传播到分束器,在该点发出的光被物镜收集。
收集的光直接反馈到探测器。光斑经过前置探测器提供的探测针孔等一系列透镜,最终同时聚焦在探测针孔上,使得来自聚焦平面的光能够集中在探测孔内并发生散射。
光学显微镜是二维形态工具,有效分辨率低,景深分辨率低,纵向没有三维形状。扫描电子显微镜的样品制备非常复杂,有时会损坏样品。
在扫描面积和材料表面高度上受到限制,无法测量面积、体积、深度等信息。在钢铁材料的生产和发展中,许多方面都需要注意表面形貌。激光共聚焦显微镜技术可用于检测扫描电镜的显微图像,以及快速无损测量。更低的引进和维护成本更符合当前行业成本控制的需求。
激光共聚焦显微镜可用于观察样品表面的亚微米级,以及各种微观几何形状,如晶粒大小、体积、膜深度、膜厚度、深度、长宽、线粗糙度等。与其他测量方法相比,激光共焦显微镜有其独特的优势。
有必要观察和测量基体上粒状贝氏体的形态和尺寸。与普通光学显微镜相比,激光共焦显微镜清晰度好,分辨率高。用激光做光源,单色性很好,光束波长一致,从根本上消除了色差。
在共焦显微镜中,在物镜的焦平面上放置带有针孔的挡板,以阻挡焦平面外的杂散光,从而消除球面像差。同时,激光共焦显微镜采用点扫描技术和计算机进行信号采集和处理,进一步提高了图像清晰度。
